工程名稱：霸州市牤牛河綜合治理工程1#、3#、4#景觀橋1#景觀橋
地址：霸州市牤牛河津霸鐵路北
建設規模：1#橋主橋長90m、3#橋主橋長76m、4#橋主橋長69m
開工時間：2019.04.25
工程概況如下：

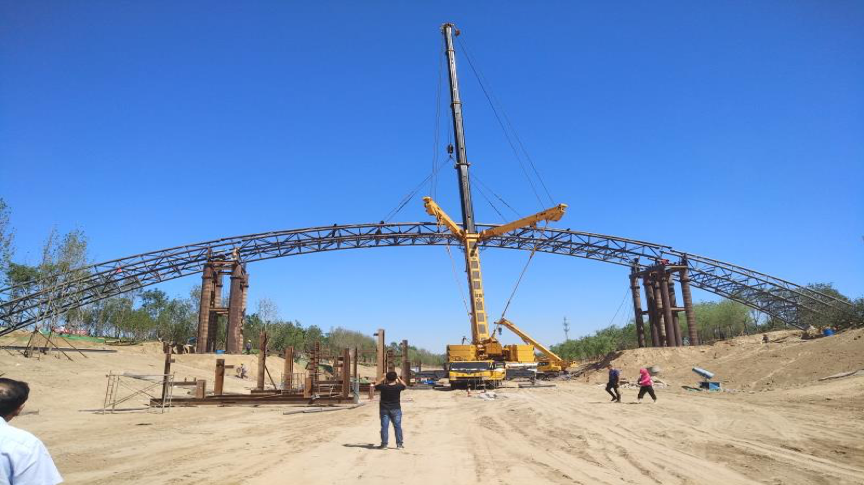

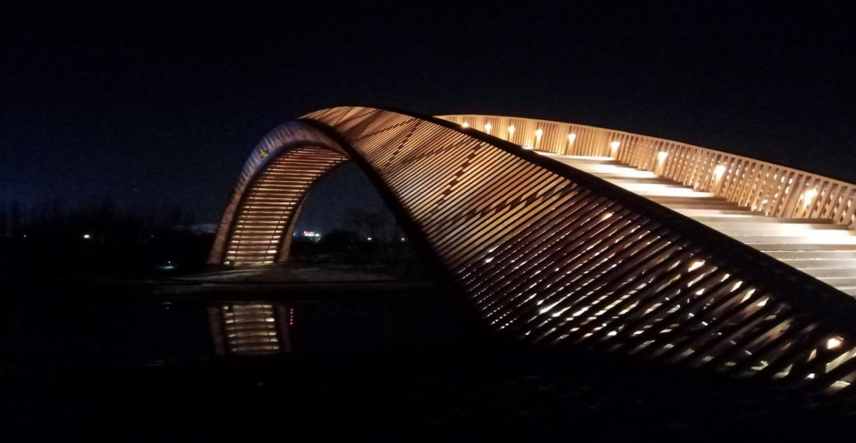

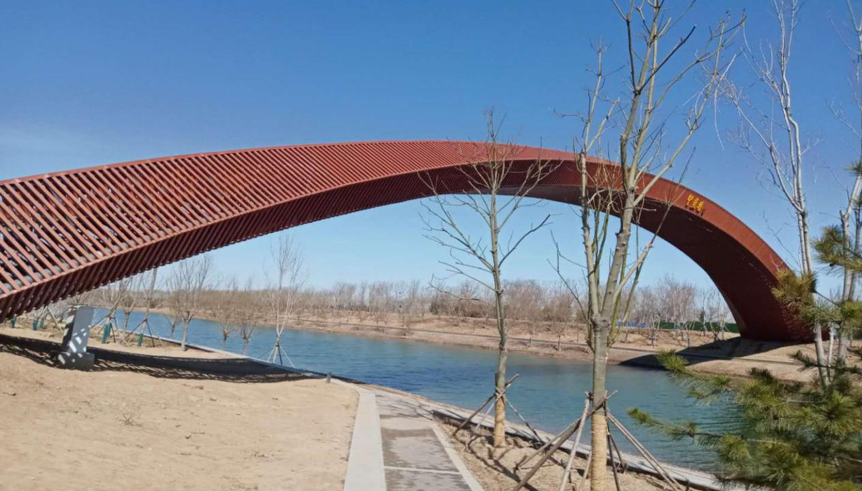

牤牛河綜合治理工程一期A段1#景觀橋工程采用管桁架結構體系，本橋梁主橋長90m，鋼結構主體總重約96.2噸。本工程6*Φ273主管承載整個橋身的重量，每根主管的曲面和角度都自成體系，與次弦桿相連，位于r=60000mm的豎曲線上，曲率為60000R。兩側主桁架再與支撐梁相連接，形成整體鋼結構橋身。
不但整體橋身為變徑形式，每組主桁架的三根主管的相對位置也在相對轉變。由橋基的：高4063mm*寬10353mm，變至橋中心的： 高2074mm*寬6700mm。
3#觀景橋

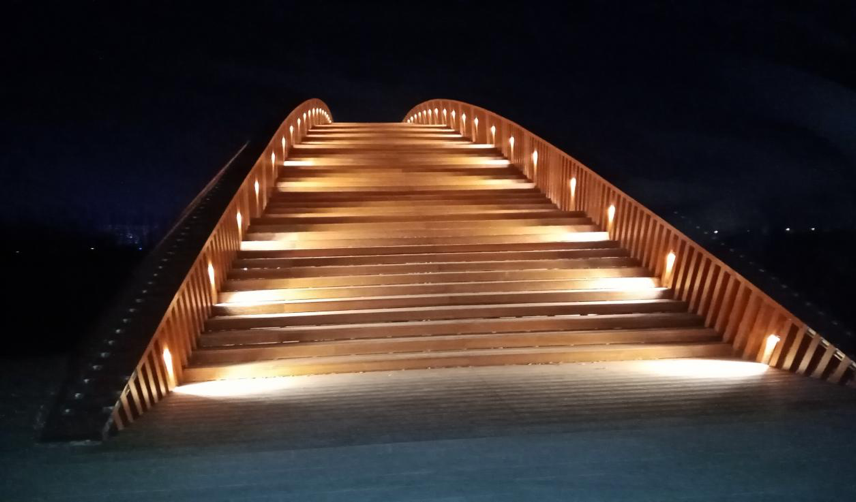

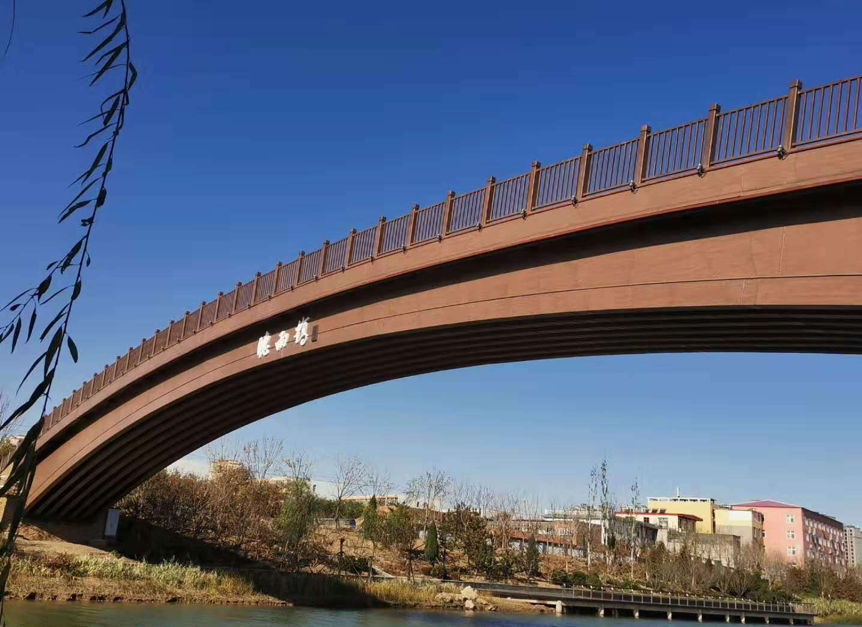

本橋梁主橋長76m，鋼結構主體總重約201噸，主梁寬度為5.5m凈寬5m，主拱拱軸線為圓曲線，圓曲線半徑為108.23m，主拱跨徑 L=62m，失高f=4.535m，矢跨比為1/13.671；上下緣均為圓曲線，上緣圓曲線半徑為127m，下緣圓曲線半徑為94m。主拱梁底設置裝飾肋，裝飾肋間距為6.6m。橋面鋪裝厚度為1.8cm 防腐木。
4#觀景橋

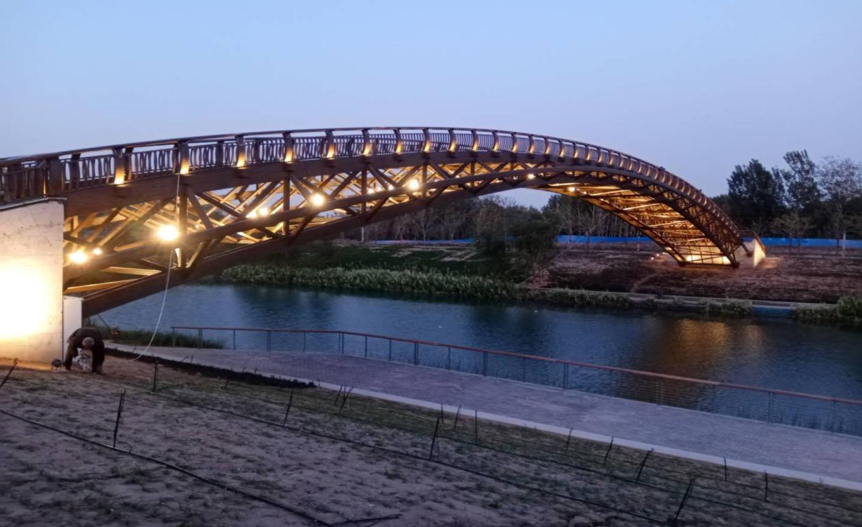

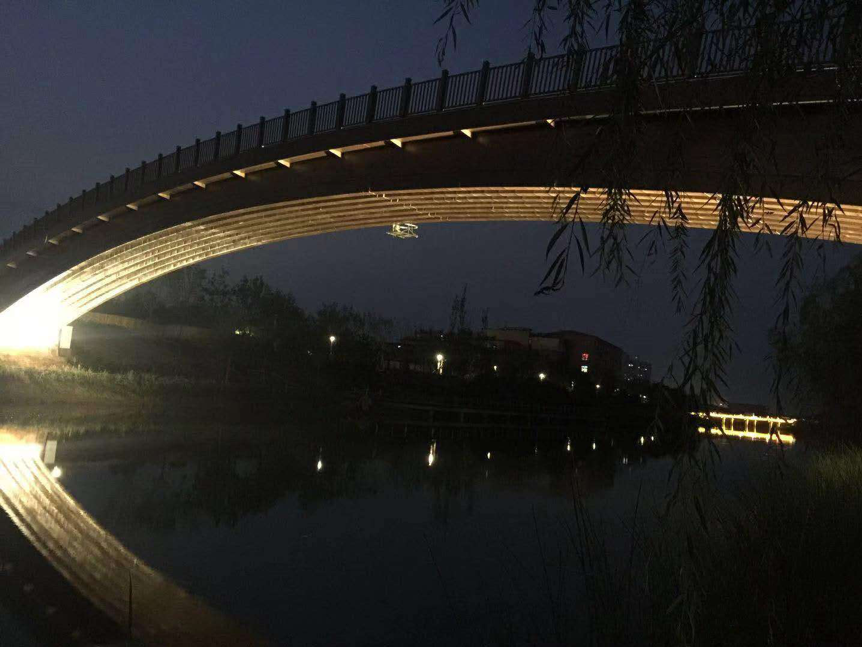

本橋梁橋長 69m，鋼結構主體總重約113噸，橋?qū)挒?.5m，凈寬5m，橋梁總面積為472.725㎡。橋兩側各有人行欄桿。桁架式組合拱為雙榀，其中拱肋1截面形式采用矩形，尺寸為600×250mm；拱肋2截面形式采用矩形，尺寸為 300×180mm；拱肋3截面形式采用矩形，尺寸為 450×250mm；拱肋 1 和拱肋 3 用豎桿和斜桿連接，拱肋2和拱肋1、3 用斜撐連接。橫橋向采用上橫梁、下橫梁連接。欄桿采用鋼結構人行欄桿，橋面鋪裝厚度為1.8cm 防腐木。橋臺外貼石材選用人造文化石。
